谁知道极速快3网址:电脑DIY必修课,电源接口详解

? 2018年07月04日 04:48 ? 次阅读

前言

极速快3是什么彩票 www.ln0d0.cn 电源的功率一直是玩家们关注的焦点,可对于刚涉足DIY领域的用户来说,自己组装DIY一台电脑拿才是最令人兴奋的事情。组装电脑少不了要接各种各样的线材,那么如何辨别各种类型的接口,每个接口之间的的功能有何区别呢?

伴随着硬件技术进步,电源的接口也随之发生改变,原本被成为最保值的配件也沦为淘汰边缘。好在一些高档电源的功率能够满足现在主流配置的应用需求,只是缺少几个专用接口而已,我们可以使用转接接口改变接口的类型,让我们的电源继续服役,这样更体现出DIY性价比的优势,下面就让劲翔500静音版我们一一分析电源接口如何使用。

●连接主板的24PIN+EPS8PIN

除还未普及的BTX规范以及被淘汰的AT规范外,ATX规范下电源与主板的主接口共有四种形式:20PIN、24PIN、20+4PIN和24+8PIN。20PIN接口的电源是ATX 1.3之前提出的标准规格接口,属于比较古老的接口,2005年以前设计的产品大多采用了这种接口。伴随着奔腾4系列处理器出现,处理器的功耗需求达到了新高,因此新规范ATX 12V提高了对处理器的供电需求,增强了+12V供电,在20PIN接口上又增加了4PIN得到了20+4PIN的接口,符合ATX 12V 2.3规范的电源都提供了这种接口。

电脑DIY必修课,电源接口详解

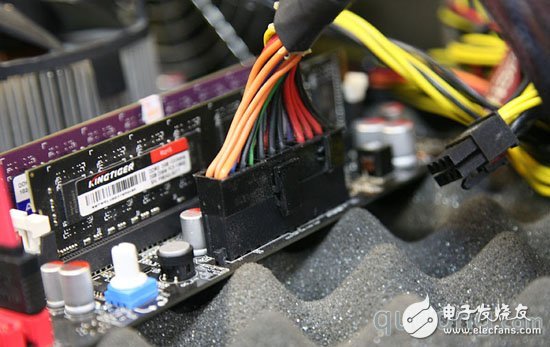

20+4PIN的电源接口

24(20+4)PIN还能满足老平台的兼容性需求设计,原理与24PIN的接口完全相同,多余的4PIN接口可以灵活使用,自由组合——或是为主板供电,或是为高端显卡供电。由于20+4PIN的兼容性良好,所以不需要任何转接线缆也可以使用在老平台上。至于24+8PIN的设计就是时下最流行的双12V供电设计,来自Intel的EPS 12V设计,增强为处理器的12V供电,可以为超频后的处理器提供更强大的电流支持。

电脑DIY必修课,电源接口详解

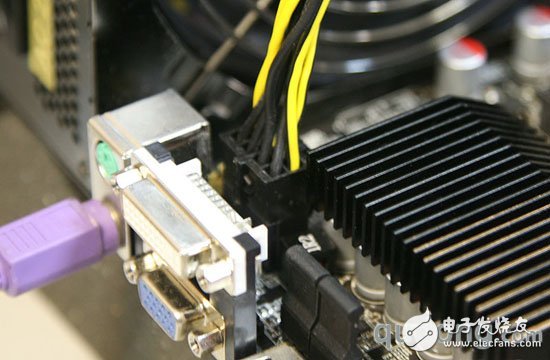

EPS 8PIN接口

EPS 8PIN接口是+12V的4PIN接口改良版本,提供双12V供电,专对高功耗的多核系列处理器提供能耗支持,从工作原理上讲,两种接口的作用完全相同。如果主板有4PIN接口而电源提供了8PIN的接口,只需要按照防插反设计连接即可。如果主板提供了8PIN接口而电源只有4PIN的接口,也可以靠近右侧安装,向下兼容。需要注意的是这种略扁的8PIN接口只能使用在主板上,而不能为显卡供电,与高端显卡使用的8PIN接口完全不同。

●为显卡供电的8PIN接口

一般情况下,显卡供电来自主板插槽。不过伴随着显卡功耗增加,显卡也开始需要额外辅助供电才能稳定运行。伴随着显卡核心的变化,供电接口也有多种不同的形式:D型4PIN供电接口、8PIN供电接口、双6PIN供电接口以及8+6PIN接口。

4PIN供电接口可以分为大4PIN接口以及小4PIN接口。大4PIN接口是常见的“D型”接口,也就是传统的4PIN供电接口,与硬盘所用的接口相同,大多数外接设备都采用此种供电接口?;臼粲贏GP时代的产物。这种接口出现在显卡上是因为主板无法满足高端显卡的供电需求。小4PIN辅助供电接口与软驱供电接口相同,是显卡厂商为了解决D型显卡接口过大而改良的接口,幸好大都数电源都提供这种接口。目前这两种接口已经淘汰,大多数电源都提供了这两组接口,所以也无须担心。

电脑DIY必修课,电源接口详解

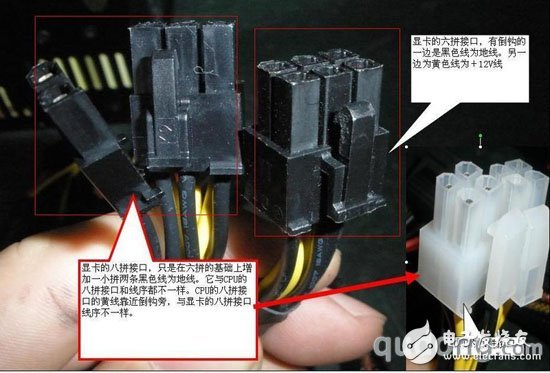

8PIN显卡供电接口与其他接口的区分

PIN供电接口是显卡厂商形成规范后产生的辅助供电接口,提供双路+12V电源输出,满足核心功耗的需求。大多数老规格的电源都不能提供此种规格的接口,可以采用D型4PIN接口外接转换线缆转换。

电脑DIY必修课,电源接口详解

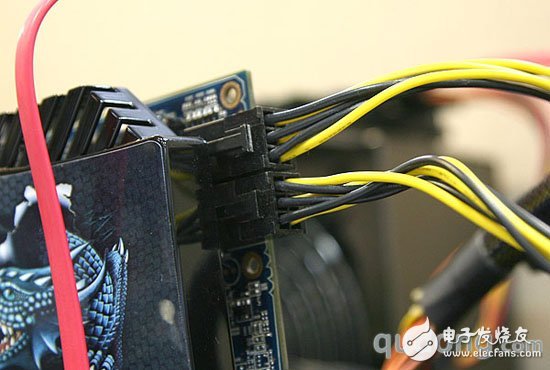

6PIN显卡供电接口

双6PIN接口是最近提出的电源接口。与为主板供电提供的双4PIN接口一样,双6PIN接口提供了多路+12V电流输入。除了一些新电源之外,许多电源至多提供一组6PIN接口,我们依然可以采用转换的方式,利用数据线连接。笔者使用的这台劲翔500静音版电源,提供了2组8PIN和2组6PIN显卡供电接口,因此遇到HD5830这样需要双6PIN供电的也不用担心不够用。

显卡上的8PIN接口是高端显卡的代表,可以看作6PIN接口的改良,同样是多路+12电流输入,只是增加了接地设计。我们可以使用6PIN转8PIN的数据线继续使用,从功耗方面来看,两者并没有明显的区别。这里还要再次提示,主板的8PIN接口引脚定义与显卡接口完全不同,即使两者能够物理兼容也不要直接使用。

●为硬盘供电的SATA接口

硬盘的电源接口也经历了两种规范的变迁。早期的电源采用标准的“D型”接口输入。一般来说,机箱风扇和光驱也采用这种供电接口。

电脑DIY必修课,电源接口详解

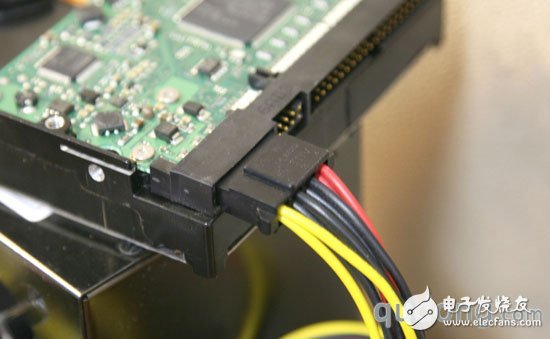

IDE“D型”4PIN接口

电脑DIY必修课,电源接口详解

扁平的SATA接口

伴随着硬盘和光驱接口规范升级,D型接口也逐渐淡出了历史舞台,SATA接口采用扁平供电接口,两者物理层不兼容。老规格电源可以选择外接SATA供电转接线来解决这个问题,这种线缆也是市面上最常见的转接线缆。

电脑DIY必修课,电源接口详解

总结

最后选购电源和DIY主机的时候得考虑一下整机的借口需求,接口并不是越多越好,反而??榛牡缭锤芡婕彝瞥?。虽然有些接口可通过转换过后的接口来满足应用的需求,但依然需要注意显卡整体功耗,特别是接口功率,更是不容易忽略的问题,如果转换过后的电源无法满足功耗输出,只能考虑更换电源,防止电源功率不足导致其他硬件出现故障,那样实在有些得不偿失。充分利用手中的资源完成应用需求才是DIY的本质,让自己的电源焕发青春吧。
