迅雷极速下载方法:激励放大器与ADC之间的噪声规格关系

Duke ? 2018-07-03 09:29 ? 次阅读

极速快3是什么彩票 www.ln0d0.cn 自动测试设备、仪器、精密医疗设备和过程控制都需要在转换器的激励放大器运算放大器)与模数转换器 (ADC) 之间实现良好的噪声规格匹配。但由于运算放大器与 ADC 的规格存在不一致,因此设计人员如果不先了解正确的匹配方法,将很难找到正确的匹配。

我们都知道,在精密应用中,输入驱动网络产生的噪声低于紧随其后的 ADC,因此就噪声而言,转换器占主导地位。要实现良好匹配就要求运算放大器电路的噪声小于 ADC 噪声的三分之一。

然而,运算放大器的噪声规格是在放大器的频谱范围内,以电压噪声密度(伏特/√频率)和积分电压噪声 (Vrms) 的方式给出。而 ADC 的噪声单位仅使用分贝 (dB) 为单位的信噪比 (SNR) 规格来概括噪声。

正是由于规格单位上存在的这一差异,导致难以快速确定合适的放大器和 ADC 组合。

本文将简要讨论激励放大器(运算放大器)与 ADC 之间的噪声规格关系。在此讨论中,激励放大器和 ADC 的 SNR 定义均提供了足够的信息来确定器件的兼容性。之后,我们将使用运算放大器(Analog Devices 的 ADA4622-1ARZ)和 ADC(Maxim Integrated 的 MAX1156ETC+T)实例来演示在模拟域与数字域之间匹配噪声规格的评估方法。

SAR-ADC 驱动器电路

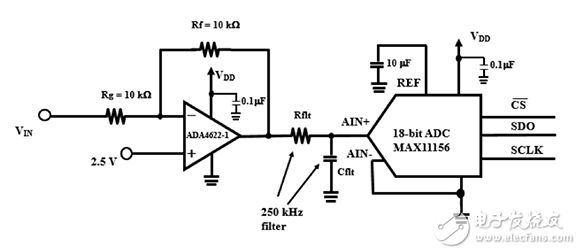

图 1 中的 SAR-ADC 驱动器电路配置带有增益为 -1 V/V 的放大器,用于驱动 ADC 输入 AIN+。

显示有 Analog Devices 的 ADA4622-1 运算放大器的 ADC 放大器驱动器电路原理图

图 1:一个典型的 ADC 放大器驱动器电路原理图,图中所示 Analog Devices 的 ADA4622-1 运算放大器用来驱动 Maxim Integrated 的 MAX1156ETC+T ADC 的 AIN+ 输入。(图片来源:Digi-Key Electronics)

在此电路中,使用反向放大器配置是一项优势,因为放大器输入级的共模电压将保持固定的 2.5 V。

紧跟 ADA4622-1 放大器的是一个 250 kHz 的 1阶滤波器。该滤波器的转折频率为 250 kHz,用于以 20dB/十倍程的斜率衰减高于该转折频率的信号。在此电路中,滤波器设计与 500 ksps 采样率的 MAX11156 奈奎斯特频率相匹配。滤波器功能降低了放大器的高频噪声。对于不同的 ADC 采样率,滤波器的转折频率始终等于 ADC 采样率除以二。

基于此电路系统,我们将噪声分析划分为两个块:运算放大器电路和 ADC。

运算放大器噪声

我们进行放大器噪声评估的最终目标是计算放大器的总输出 rms 噪声(包括 250 kHz 滤波器)。计算 rms 输出噪声系数与运算放大器的规格是相反的,后者的噪声参数是输入相关 (RTI) 的。在此评估中,放大器、Rg 和 Rf 电阻器以及 250 kHz 滤波器均包含在放大器噪声评估内。所有噪声贡献将会累加到一起,形成一个放大器输出噪声值。

增益放大器噪声

尽管放大器的信号增益等于 –1 V/V,但噪声增益却截然不同。在图 2 中进一步观察可见,放大器的噪声位置以图形形式明确地标示在了运算放大器的非反向输入端子上。

显示放大器噪声的放大器电路噪声源示意图

图 2:显示放大器噪声位于非反向输入端的放大器电路噪声源。(图片来源:Digi-Key Electronics)

该噪声对放大器输出产生增益,增益量为噪声增益 (1 + Rf/Rg)。由于 Rf 等于 Rg,因此噪声增益等于 2 V/V。

放大器的噪声规格始终是输入相关 (RTI) 的规格。器件规格表中的噪声性能标签包括电压噪声和电压噪声密度(图 3)。

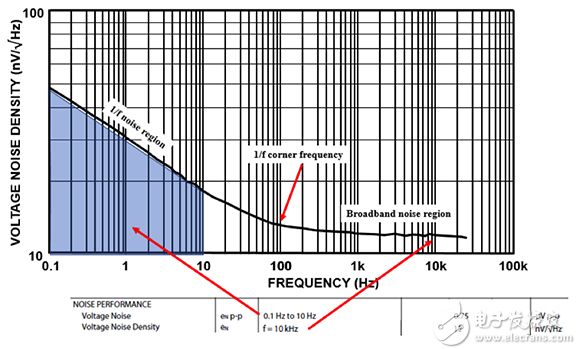

ADA4622-1 放大器噪声的图形和表格表示图片

图 3:在 y 轴显示电压噪声密度的 ADA4622-1 放大器噪声的图形和表格表示。放大器噪声响应的 1/f 区域表示电压噪声。

电压噪声表示放大器噪声响应的 1/f 区域内的噪声。描述此区域的单位为峰间微伏 (μVp-p)。第二个噪声区域位于宽带噪声区。描述此区域的表规格为电压噪声密度。电压密度也称为点噪声。此规格专门定义了 10 kHz 时的噪声。理论上讲,此区域内的噪声是恒定的。

1/f 噪声计算

执行 1/f 计算包括 1 Hz 时的电压噪声密度 (C)、闭环电路的信号带宽 (f1) 和 0.1 Hz (f2)(等式 1)。

等式 1

此计算提供了放大器 1/f 区域的等效 rms 电压。将 ADA4622-1 放大器的噪声值代入等式 2 中:

等式 2

这将得出 0.441 mVrms(等式 3)。

等式 3

宽带噪声计算

放大器噪声密度的贡献用到了电压噪声密度规格和奈奎斯特带宽,并会减去 1/f 转折频率(等式 4)。

等式 4

等式 5

等式 6

组合放大器噪声

1/f 噪声和宽带噪声贡献之间没有关联。无关联噪声源的正确加法公式是平方和根值 (RSS) 算法。此外,1/f 噪声和宽带噪声均乘以放大器的噪声增益,即 (1 + Rf/Rg) 或 2 V/V。?

AIN+ 节点处的总放大器噪声等于 12 mVrms(等式 9)。

等式 7

等式 8

等式 9

电阻器噪声

所有电阻器都会产生热噪声。热噪声是电阻器内的电子热扰动所致,是不可避免的。Rg、Rf 和 Rflt 的噪声源紧随相关的电阻器符号之后(图 2)。

理想电阻器噪声的计算包含玻尔兹曼常数 (K)、开氏温度 (T)、电阻 (R) 和信号带宽 (Bw)(等式 10)。

等式 10

其中 K = 1.38e-23 焦耳/°K,T = 298°K,BW = 250 kHz

等式 11

等式 12

等式 13

Rg、Rf 和 Rflt 噪声贡献之间没有关联。在我们累加这三个值时,应保证使用 RSS 公式。

AIN+ 节点处的总电阻器噪声等于 12 mVrms(根据等式 9)。

等式 14

等式 15

等式 16

组合放大器块噪声

RSS 公式组合了放大器噪声源和电阻器噪声源(等式 17)。

等式 17

等式 18

等式 19

在我们计算 Ain+ 处的放大器噪声时,最后一项任务是将值更改为信噪比,以匹配 ADC 的规格格式。

等式 20

等式 21

等式 22

模数转换器噪声

MAX11156 18 位、500 ksps SAR ADC 有很多规格参数,但在此评估中,SNR 性能值描述了输入相关 ADC 噪声。SNR 是计算的 rms 值,表示低于采样频率一半时交流信号功率与噪声功率之比。噪声功率不包括谐波信号和直流信号。理想的 ADC SNR 等于 (6.02 N + 1.76) dB,其中 N 为 ADC 的位数。对于 MAX11156,理想的 SNR 为 110.12 dB。MAX11156 的 SNR 测量值通常为 94 dB。

组合放大器和转换器的噪声

至此,所有噪声值均表示为分贝 (dB)。放大器部分的输出(包括放大器、电阻器和低通滤波器)为 103 dB。同样,RSS 公式组合了放大器和 ADC 噪声值,但 dB 单位令公式变得稍稍复杂了一些(等式 23)。

等式 23

等式 24

此系统的 RSS SNR 值为 94.01 dB,而 MAX11156 的 SNR 值为 94 dB。如您所见,输入放大器不影响系统噪声。

请注意,运算放大器电路的噪声要低约 2.8 倍(即 9 dB)。

总结

本文展示了激励放大器与 ADC 之间的噪声规格关系。在此讨论中,激励放大器和 ADC 的 SNR 定义均提供了足够的信息来确定系统的兼容性。我们发现,ADA4622-1(运算放大器)的噪声性能远低于 MAX11156 (ADC)。

根据此计算方法,设计人员可确保在精密应用中实现良好的运算放大器与 ADC 匹配。
