极速彩票平台:【新专利介绍】一种防盗智能水表

? 2018年07月04日 15:22 ? 次阅读

极速快3是什么彩票 www.ln0d0.cn 今天为大家介绍一项国家发明授权专利——一种防盗智能水表。该专利由天津市承刚科技发展有限公司申请,并于2018年3月9日获得授权公告。

内容说明

本发明涉及水表技术领域,具体涉及一种防盗智能水表。

发明背景

水表是指测量水流量的仪表。大多是水的累计流量测量。一般分为容积式水表和速度式水表两类。前者的准确度较后者为高,但对水质要求高,水中含杂质时易被堵塞。记录自来水用水量的仪表,装在水管上,当用户放水时,表上指针或字轮转动指出通过的水量。水表于1825年由英国的克路斯所发明,中国的水表使用和生产起步较晚,传统水表的内部结构从外向里可分为壳体、套筒、内芯三大件??翘迨巧傻?,水从进水口出来之后通过壳体的下部环形空间,这里叫做“下环室”。在这个环形空间的上面有“上环室”和出水口相通。套筒的底部有个带有小孔的过滤网,滤出水中的杂物。套筒侧面有上下两排圆孔,孔的位置恰好与壳体的上下环室对着,显然,下排是进水孔,上排是出水孔。特别值得注意的是,这两排孔都是沿圆的切线方向斜着打的。注意上下两排孔的方向相反。水从下排孔沿切线方向流进去,势必形成旋转的水流,这对于水表的工作是十分重要的。内芯分为上、中、下三层,从玻璃窗看到的是上层,只有指针和刻度盘。其实最关键的是下层,这里面有个塑料轮,轮边上有许多塑料叶片,叫做“叶轮”在专利号为CN201520606597 .4的专利文件中,公开了一种防盗智能水表,包括水表本体、安装于水表本体上的进水管道和出水管道,进水管道下壁的厚度大于上壁的厚度,出水管道下壁包括第一管壁和第二管壁,第一管壁的厚度大于第二管壁的厚度且两者为平滑连接,出水管道上壁设置有滑动导轨,滑动导轨一端安装有一限位块a,隔板上安装有一限位块b,限位块a和限位块b之间设置有一滑块。

本发明结构简单,利用水的动能推动滑块实现防盗,限位块a和限位块b限制滑块在两个方向上的移动,避免了传统防盗结构中弹性体变形而影响正常工作的现象,成本投入小,而且过滤筛板上的筛孔与出水孔比例的设置避免水中的杂质和异物堵塞出水孔,稳定性好。

上述专利虽然具有防盗水功能,但是对于如何提供一个拆卸简单,操作方便的智能水表的问题缺乏技术性解决方案。

发明内容

针对现有技术的不足,本发明提供了一种智能防盗水表,如何提供一个拆卸简单,操作方便的智能水表。

【新专利介绍】一种防盗智能水表

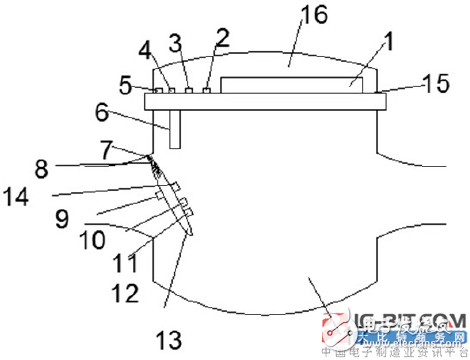

图为本发明的结构示意图

本发明所采取的技术方案为:一种防盗智能水表,包括水表基表和外壳,水表基表设有水阀,智能水表的进水口与内腔的交界处固定设置“T”型连接杆,外壳内设置有圆形隔板,圆形隔板上设置有显示屏、微处理器、数据对比装置、信号输出装置、信号接收装置和限位杆,显示屏、微处理器、数据对比装置、信号输出装置、信号接收装置由右到左依次设置,限位杆固定设置在圆形隔板的下方,水阀的两个端面上均设有压力传感器,其中一端面上设有信号输出装置和控制器,水阀与“T”型连接杆通过铁片相连接,信号输出装置、信号接收装置、微处理器、显示屏依次电性连接,信号输出装置、信号接收装置、微处理器、数据对比装置、控制器依次电性连接。

限位杆固定设置在水阀的正上方。压力传感器、信号输出装置和控制器的外部均涂有防水材料。铁片两端设有圆孔,上端圆孔与“T”型连接杆通过螺丝固定连接,下端圆孔与水阀通过滚轴相连接。水阀为圆形铁片,且水阀的直径大于管口的直径。圆形隔板由防水材料制成且直径与外壳的直径相等,圆形隔板嵌入外壳内。

本发明的有益效果为:当水流通过入水口流向出水口时,与入水口对应的水阀上的压力传感器受到来自水流的压力记为F1,而与其相对的侧面上的压力传感器此时受到的压力记为F2,信号输出装置将两个压力传感器的数据发送给微处理器,经数据对比装置进行比对,当F1大于F2时水阀向上旋转,水流能够从入水口流向出水口,由于限位杆的作用,水阀与水流保持平行减小了水阀对水流的阻力,延长了水阀的使用寿命,反之,隔板上的信号输出装置作用于设置在水阀上控制器,使水阀关闭,防止了盗水现象的发生。
